計算機輔助制造
計算機輔助制造(computer Aided Manufacturing，簡稱CAM)是利用計算機來進行生產設備管理控制和操作的過程，來解決產品造型設計和分析、加工問題。它的輸入信息是零件的工藝路線和工序內容，輸出信息是刀具加工時的運動軌跡(刀位文件)和數控程序。
在零件加工過程中，數控編程的質量在很大程度上決定了零件的加工質量。影響零件編程質量的主要因素有：加工工藝路線、刀具類型、走刀方式和方向、切削用量、轉角清根的處理以及加工精度與過切的檢查等。以往加工工藝是否合理完全決定于編程人員的個人經驗，一不小心，常會忽略一些技術細節，如下刀點不正確、抬刀的安全高度不夠、走刀方式不理想、沒有定義過切檢查面等。如果在試加工中復查不嚴，不及時糾正，輕者會造成打刀、降低模具制造質量，造成工件返工；重者造成工件報廢，甚至發生人身設備事故。
在CAM軟件的模擬仿真環境下，這些問題可以得到很好解決；在計算機軟件上虛構出高速數控機床的加工環境，放上一個預先做好的“毛坯”，讓“刀具”進行動態模擬仿真，其情形就像真實加工過程一樣，仿真過程可以隨時暫停，仿真時間可以自由控制，以便編程設計人員進行檢查。模擬仿真結束后，編程設計人員即可根據“刀具”運行的情況和“工件”加工后的效果來調整加工工藝路線。這種虛擬加工技術，既可減輕編程人員的精神負擔，又可保證模具的制造質量。

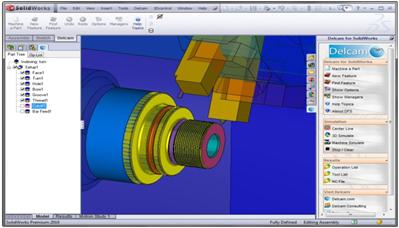

Delcam for SolidWorks (簡稱 DFS) 是一款內嵌在SolidWorks系統、和SolidWorks無縫集成，基于智能和知識庫的自動CAM軟件。DFS在SolidWorks環境中運行，您可使用SolidWorks的所有功能，包括您所熟悉的SolidWorks界面，如快捷鍵、快捷菜單等；在您熟悉的SolidWorks環境中，使用 Delcam 圖標和工具欄等即可進行加工編程。DFS給SolidWorks帶來 Delcam 功能強大、速度快捷、易學易用的全球一流CAM解決方案。
Delcam for SolidWorks 有以下主要特點和優勢：
● 功能強大、速度快捷、易學易用
● 設計、編程全部在SolidWorks界面進行
● 全部使用SolidWorks視圖和造型工具
● 先進的關聯性，模型變更后，刀具路徑自動更新
● 在裝配環境下運行，不改變SolidWorks原始部件
● 基于知識庫的自動化編程，結果穩定可靠
● 自動特征創建
● 自動選擇切削刀具、加工策略、進給和轉速
● 加工參數完全可控, 用戶可按需求編輯操作過程
● 可靠的制造業工藝數據庫，獲得可靠編程結果
● 無與倫比的刀路計算速度
● 自動生成加工代碼

DelcamPowerMILL 是一獨立運行的世界領先的 CAM 系統，它是 Delcam 的旗艦多軸加工產品。Delcam PowerMILL 可通過 IGES、STEP、VDA、STL 和多種不同的專用數據接口直接讀取來自任何 CAD 系統的數據。它功能強大，易學易用，可快速、準確地產生能最大限度發揮 CNC 數控機床生產效率的、無過切的粗加工和精加工刀具路徑，確保生產出高質量的零件和工模具。
Delcam PowerMILL 功能齊備，加工策略極其豐富，適用于廣泛的工業領域。Delcam PowerMILL 獨有的最新 5 軸加工策略、高效初加工策略以及高速精加工策略，可生成最有效的加工路徑，確保最大限度地發揮機床潛能。Delcam PowerMILL 計算速度極快，同時也為使用者提供了極大的靈活性。先進的加工切削實體仿真，可節省上機床實際試切的加工成本。獨特的 5 軸加工自動碰撞避讓功能，可確保機床和工件的安全。先進的集成一體的機床加工實體仿真，方便用戶在加工前了解整個加工過程及加工結果，節省加工時間。
Delcam PowerMILL 產品特點：
系統易學易用，提高您CAM 系統的使用效率
計算速度更快，提高您數控編程的工作效率
優化刀具路徑，提高您加工中心的切削效率
支持高速加工，提高您貴重設備的使用效率
支持多軸加工，提升您企業技術的應用水平
先進加工模擬，降低您加工中心的試切成本
無過切與碰撞，排除您加工事故的費用損失
Delcam PowerMILL支持包括 IGES、VDA-FS、STEP、ACIS、STL、 Parasolid、Pro/E、CATIA、UG、IDEAS、SolidWorks、SolidEdge、 AutoCAD、Rhino 3DM、Delcam DGK 和 Delcam Parts 在內的廣泛的 CAD 系統數據資料輸入。它具有良好的容錯能力，即使輸入模型中存在間隙，也可產生出無過切的加工路徑。如果模型中的間隙大于公差， Delcam PowerMILL 將提刀到安全 Z 高度；如果模型間隙小于公差，刀具則將沿工件表面加工，跨過間隙。
支持可視化多種毛坯定義與編輯，同時也支持任意毛坯幾何數據讀入，提高加工效率。
支持包括球頭刀、端銑刀、鍵槽銑刀、錐度端銑刀、圓角偏心端銑刀和刀尖圓角端銑刀在內的全部刀具類型。全部刀具均通過軟件自帶的使用方便的刀具數據庫管理，用戶可通過該數據庫來尋找所需刀具，系統將自動根據刀具提供商所建議的值給出進給率和轉速。用戶也可根據車間的實際情況自定制刀具數據庫。
Delcam PowerMILL 提供了一套完整的刀具路徑編輯工具，可對產生的刀具路徑進行編輯、優化并進行仿真模擬，以提高機床的加工效率。
Delcam PowerMILL 允許用戶定義加工策略模板，這樣可提高具有相似特征零件的 CAM 編程效率。例如，許多公司使用經驗常用的加工策略加工模具的型芯或型腔，在這種情況下就可產生一加工策略模板來規劃這些操作，從而減少重復工作，提高 CAM 工作效率。
Delcam PowerMILL 的樹瀏覽器使您能快速瀏覽諸如刀具路徑、參考線和坐標系等多項刀具路徑數據。用戶可在樹瀏覽器中自行建立目錄，例如初加工、半精加工和精加工刀具路徑等目錄并將相應的刀具路徑置于這些目錄中，從而方便了刀具路徑數據的管理，提高編程效率，減少錯誤產生。
Delcam PowerMILL 極快的計算速度以及易學易用的特點使很多企業將它用在車間編程。
Delcam PowerMILL 被廣泛地應用于航空航天、汽車、船舶、家用電器、輕工產品和模具制造、快速原型、制鞋等行業。一汽集團、東風汽車集團、上海大眾、哈飛集團、格力電器等這些中國頂級企業；Boeing(波音)、 Pratt & Whitney(普惠)、Toyota(豐田)、GM(通用)、Ford(福特)、Volkswagen(大眾)、Mercedes Benz(奔馳)、Matsushita(松下)、Canon( 佳能)、Nike 等這些世界著名企業都選用 Delcam PowerMILL 作為他們的主要產品和模具加工軟件。
|
